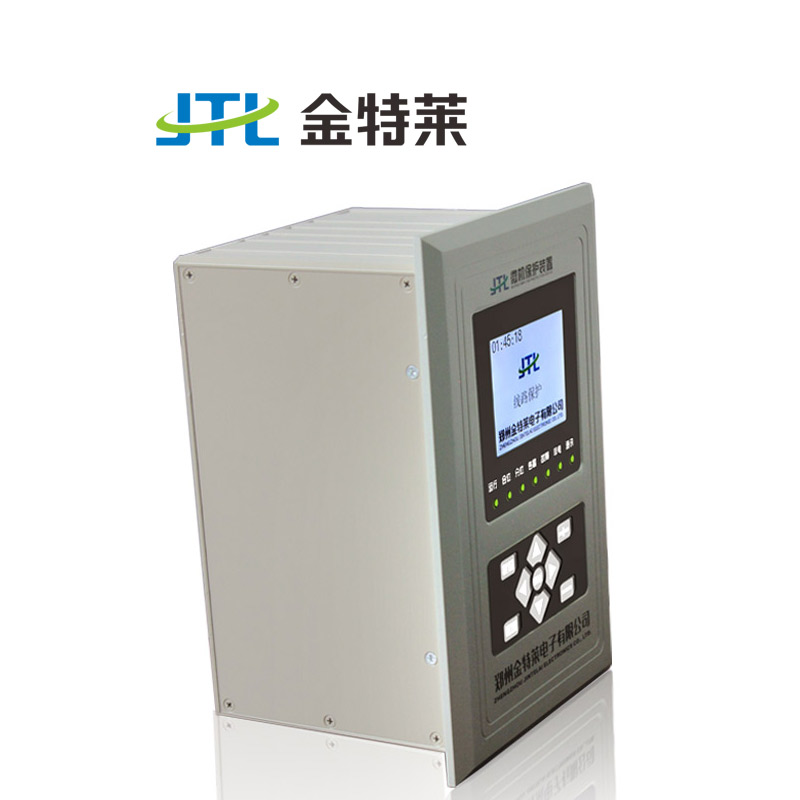

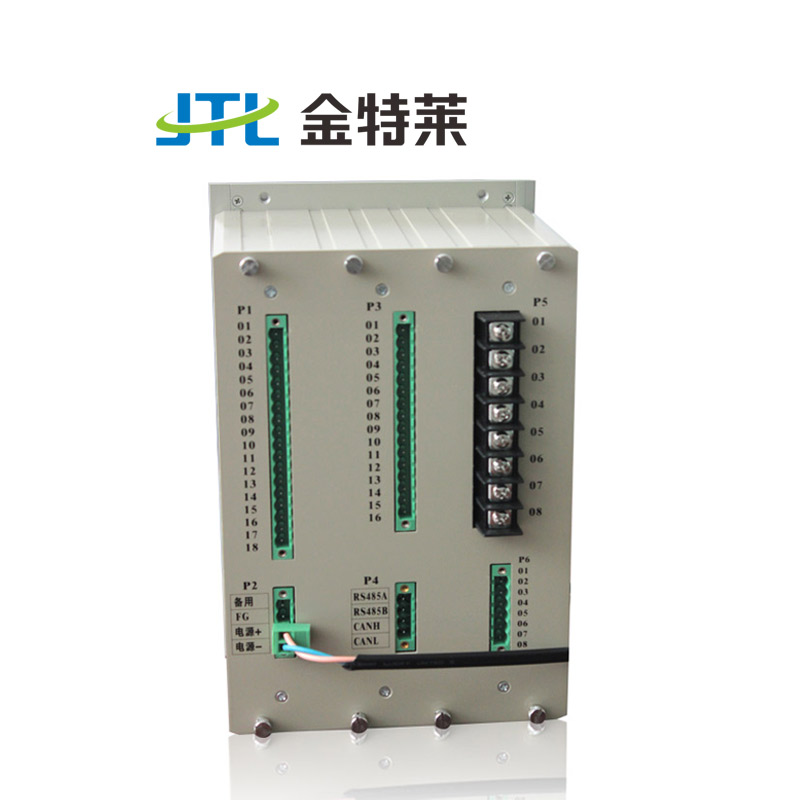

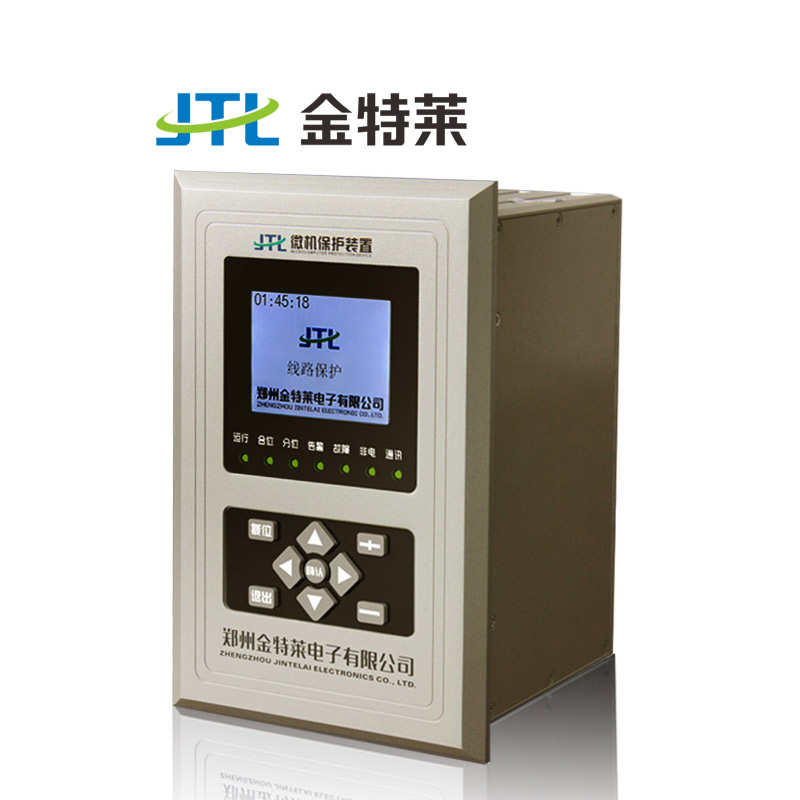

JTL-510 微機綜合保護裝置

型號:JTL-510,JTL-410

產品簡介:

微機綜合保護裝置是利用單片機作為監控、計算和控制單元的保護設備,在應用中常常針對配網終端高壓配電室量身定做,能夠很好的實現配電網絡的自動化,在電力系統中使用比較廣泛。

附加功能:

  • 名稱:微機綜合保護裝置


    型號:JTL-510,JTL-410


    微機綜合保護裝置概述:


    微機綜合保護裝置是利用單片機作為監控、計算和控制單元的保護設備,在應用中常常針對配網終端高壓配電室量身定做,能夠很好的實現配電網絡的自動化,在電力系統中使用比較廣泛。

    微機綜合保護裝置保護配置及工作原理(部分)


    1 、速斷保護

    本裝置提供電流速斷保護,任一相保護電流大于速斷整定值并達到整定延時保護動作。本功能可通過軟壓板投退。

    2、 兩段定時限過流保護

    本裝置提供兩段定時限過流保護,任一相保護電流大于過流整定值并達到整定延時后保護跳閘動作。保護功能可分別由軟壓板投退,各段電流及時間定值可分別獨立整定。

    3 、過負荷保護

    本裝置提供過負荷保護。過負荷元件三相電流,當任一相電流大于整定值并達到整定延時后保護動作。 此功能可通過軟壓板投退,保護出口于跳閘或告警可通過控制字設定。


    微機綜合保護裝置使用范圍


    在變電站、發電廠、高低壓配電及廠用電系統

  • 微機綜合保護裝置技術參數:




    電源

    交直流兩用:AC/DC85-265V、AC/DC24V、AC/DC48V(訂貨時指明)

    允許偏差 ±20% ,紋波系數不大于5%


    沖擊電壓


    5KV,(1.2/50)μs

    交流電壓 100V或57.7V(訂貨指明) 振動 符合IEC60255-21-1中3.2.1、3.2.2的有關規定
    交流電流 額定5A或1A(訂貨注明) 沖擊、碰撞 符合GB/T14537-1993中4.2.1、4.2.2、4.3的有關規定
    功率消耗 直流回路不大于8W;交流回路不大于0.5VA





    抗電磁干擾性能

    能承受頻率為1MHz及100KHz,電壓幅值共模2500V,差模1000V的衰減震蕩波脈沖干擾試驗
    精確測量范圍 相電流0.1In–20In;零序電流0.1A–6.25A;電壓5V–170V 能承受IEC1000-4-2標準Ⅲ級、試驗電壓8kV的靜電放電試驗
    測量精度 電流<0.5%;電壓<0.5% 能承受IEC1000-4-3標準Ⅲ級、干擾場強10V/m的輻射電磁場干擾試驗
    保護動作時間 在1.2倍定值下所有保護固有動作時間不大于35ms 能承受IEC1000-4-4標準Ⅳ級的快速瞬變干擾試驗
    開入回路 直流24V,5mA(裝置內部提供) 能承受GB/T 14598.18-2007 規定的嚴酷等級為Ⅲ級的浪涌抗擾度試驗
    開出接點 可持續接通DC220V,5A電流(純阻性負載)


    過載能力

    2倍額定電流:連續工作
    絕緣電阻 ≥50 MΩ 10倍額定電流:16S
    介質強度 2KV,50Hz,1min 20倍額定電流:1S


  • 微機綜合保護裝置外觀尺寸:
