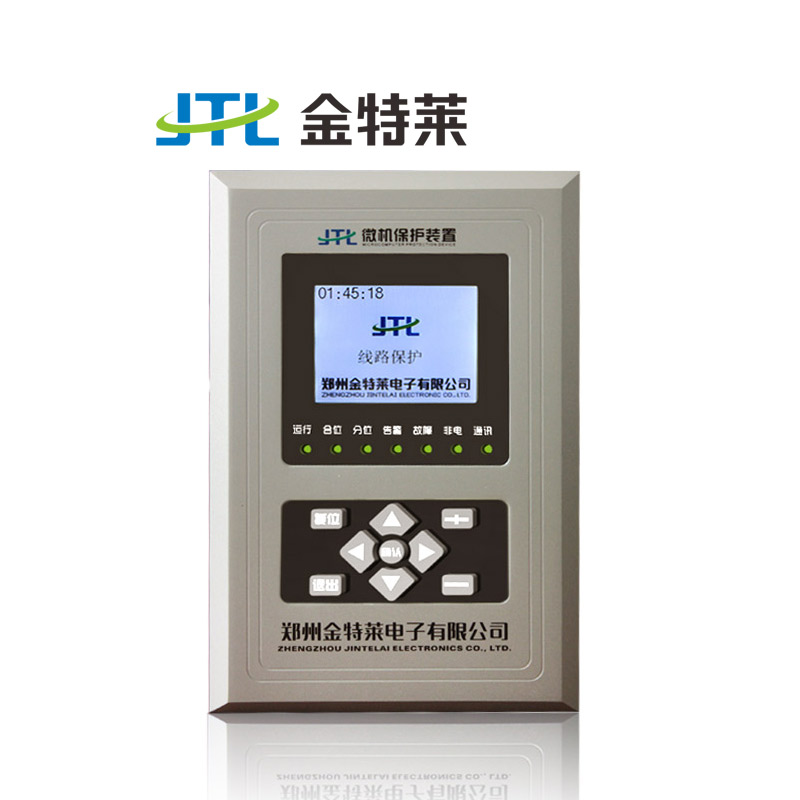

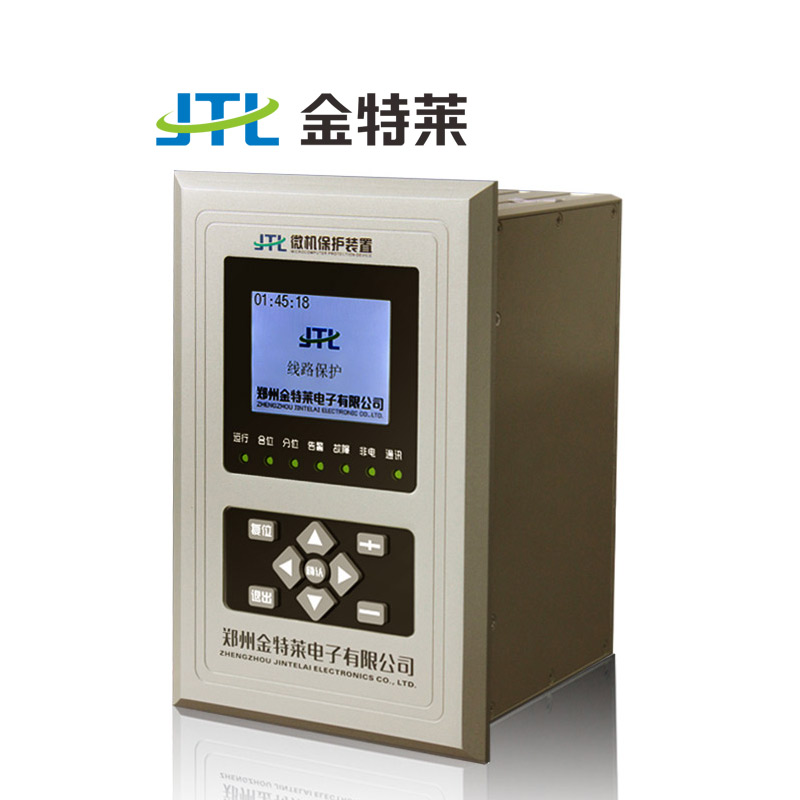

名稱：異步電動機保護裝置
異步電動機保護裝置概述：
異步電動機保護裝置能夠有效的將啟動設備的異常檢測出來，對可能造成電機損壞的各因素做出報警/斷電的相關操作，保證異步電機的正常高效運轉，在負載有電機的電路中應用廣泛。
異步電動機保護裝置及工作原理（部分）：
1、低電壓保護
當電網電壓降低時，電動機轉矩輸出隨電壓成平方下降，電動機吸收的電流隨之增大，為了防止燒毀電動機，本裝置配置了低電壓保護。當斷路器處于合位且三個線電壓均小于低電壓保護的整定值并達到整定延時后保護即動作。
2、過電壓保護
為防止電動機在過高電壓下工作而損壞，本裝置配置了過電壓保護。當線電壓大于過電壓保護整定值并達到整定延時后保護即跳閘出口。
3、啟動時間過長保護
電動機的啟動過程如下圖所示，開始電流從零迅速增大到數倍Ie,然后降低并逐漸穩定到Ie上下，進入到運行狀態，圖中“啟動時間過長”那條曲線顯示的就是啟動不正常的曲線，電流不能順利下降到Ie附近形成啟動時間過長的情況。
如果電動機啟動時間過長會造成過熱而有可能燒毀電動機，本保護功能動作于跳閘。停機過程，啟動過程，運行過程如下所述：
當三相電流中大電流小于無流定值時進入停機狀態，在停機狀態中，如果電流大于無流定值時進入到啟動狀態。
從啟動狀態進入到運行狀態的判據如下所述：
① Ie＜Iop＜1.12Ie并且T＞0.5Tst?? ；② Iw ＜Iop＜=Ie 并且T＞1.5Tst
式中：Iop 為運行電流 ；Ie 為額定電流 ；Iw 為無流定值 ；Tst為啟動時間定值
當以上兩個條件有一個滿足時就從啟動狀態進入到運行狀態，電動機啟動時間過長保護判據如下所述：
IMAX > ?1.12Ie ；T > KSTTMAX ?* ?TST
式中：IMAX為電流大值，KSTTMAX啟動時間過長保護時間系數。
異步電動機保護裝置使用范圍：在變電站、發電廠、高低壓配電及廠用電系統
異步電動機保護裝置技術參數：
|
電源 |
交直流兩用：AC/DC85-265V、AC/DC24V、AC/DC48V（訂貨時指明） 允許偏差 ±20% ，紋波系數不大于5% |
沖擊電壓 |
5KV，(1.2/50)μs |
| 交流電壓 | 100V或57.7V(訂貨指明) | 振動 | 符合IEC60255-21-1中3.2.1、3.2.2的有關規定 |
| 交流電流 | 額定5A或1A（訂貨注明） | 沖擊、碰撞 | 符合GB/T14537-1993中4.2.1、4.2.2、4.3的有關規定 |
| 功率消耗 | 直流回路不大于8W；交流回路不大于0.5VA |
抗電磁干擾性能 |
能承受頻率為1MHz及100KHz，電壓幅值共模2500V，差模1000V的衰減震蕩波脈沖干擾試驗 |
| 精確測量范圍 | 相電流0.1In–20In；零序電流0.1A–6.25A；電壓5V–170V | 能承受IEC1000-4-2標準Ⅲ級、試驗電壓8kV的靜電放電試驗 | |
| 測量精度 | 電流<0.5%；電壓<0.5% | 能承受IEC1000-4-3標準Ⅲ級、干擾場強10V/m的輻射電磁場干擾試驗 | |
| 保護動作時間 | 在1.2倍定值下所有保護固有動作時間不大于35ms | 能承受IEC1000-4-4標準Ⅳ級的快速瞬變干擾試驗 | |
| 開入回路 | 直流24V，5mA（裝置內部提供） | 能承受GB/T 14598.18-2007 規定的嚴酷等級為Ⅲ級的浪涌抗擾度試驗 | |
| 開出接點 | 可持續接通DC220V，5A電流（純阻性負載） |
過載能力 |
2倍額定電流：連續工作 |
| 絕緣電阻 | ≥50 MΩ | 10倍額定電流：16S | |
| 介質強度 | 2KV，50Hz，1min | 20倍額定電流：1S |

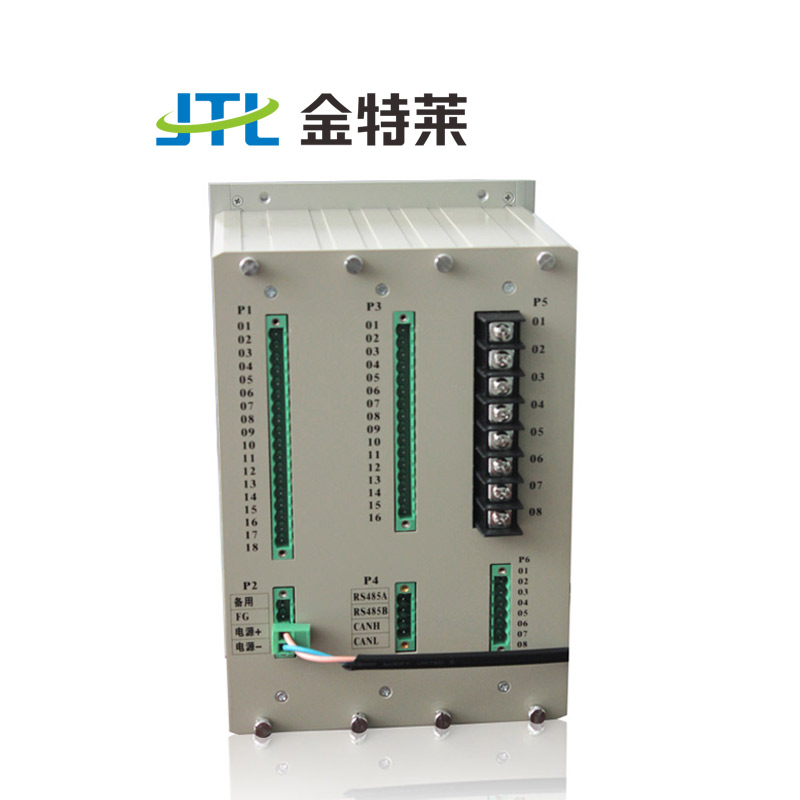

異步電動機保護裝置外觀尺寸：
