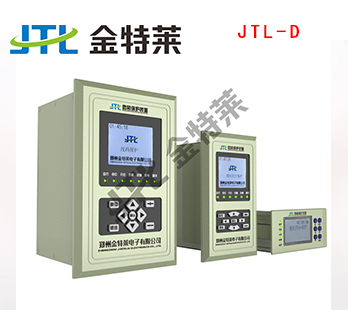

名稱：微機保護裝置
型號：JTL-D
相關閱讀推薦：微機保護自動化監控系統
產品簡介：
JTL-D系列微機保護裝置是我公司為了適應電力系統各發電廠、變電站、配電站等對繼保護的要求而專門開發的新一代微機型繼電保護設備。為35KV及以下電壓等級架空線路、電纜線路、變壓器、電動機、電容器、PT等一次設備提供完善的保護功能。產品外觀經過精心設計，可以分散安裝，也可集中組屏安裝。
微機保護裝置產品選型表：
|
產品名稱
|
產品型號
|
保護功能
|
|

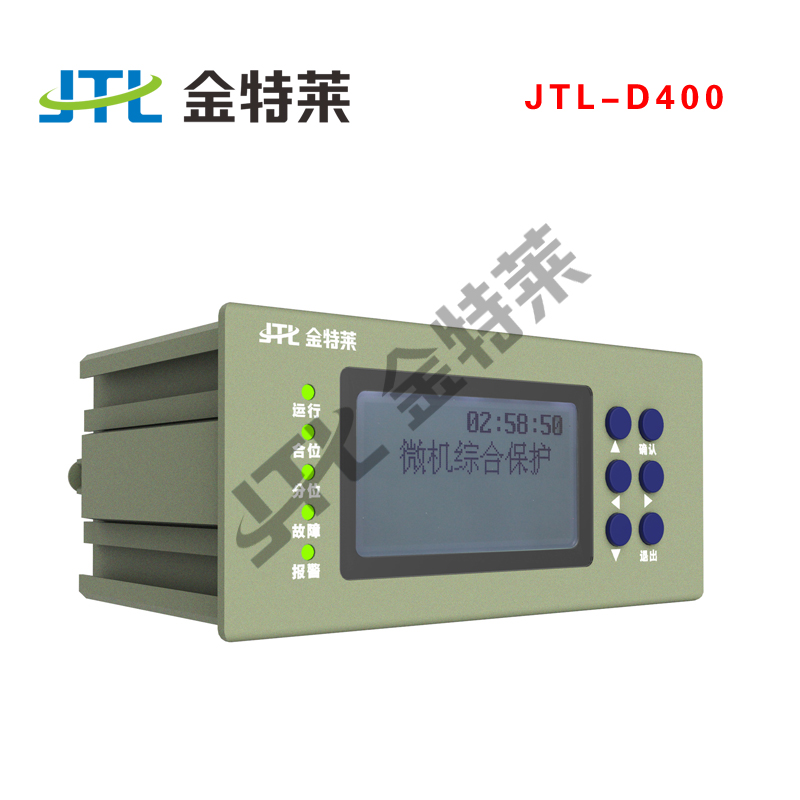

微機綜合保護裝置
|
JTL-D410
JTL-D510
|
無時限過流保護、兩段式定時限過流保護、過負荷保護、反時限過負荷保護、零序過流保護、PT斷線、過壓保護、失壓保護、非電量保護
|
|

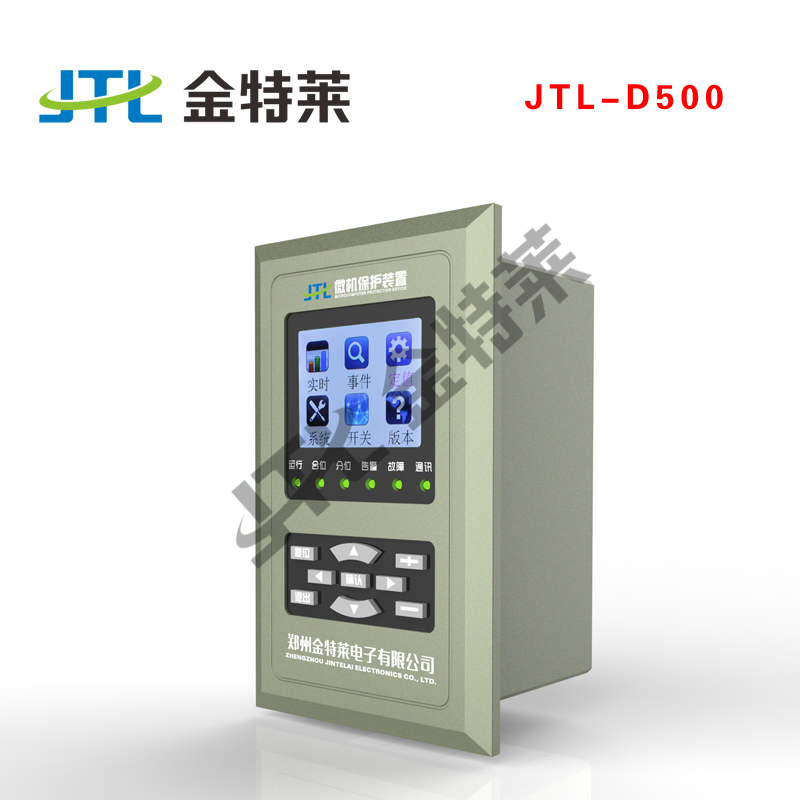

線路保護裝置
|
JTL-D420
JTL-D520
JTL-D610
|
復壓閉鎖的無時限過流保護、復壓閉鎖的兩端式定時限過流保護、三段式零序過流保護、三相一次重合閘、后加速保護、電流閉鎖的失壓保護、過壓保護、過負荷保護、PT斷線檢查、控制回路斷線檢查、交直流通用防跳功能
|
|
站用變（配電）保護裝置
|
JTL-D430
JTL-D530
JTL-D620
|
無時限過流保護、兩段式定時限過流保護、過負荷保護、反時限過負荷保護、零序過流保護、零序過壓保護、PT斷線、過壓保護、失壓保護、控制回路斷線、非電量保護、交直流通用防跳功能
|
|
異步電動機保護裝置
|
JTL-D440
JTL-D540
JTL-D630
|
短路保護、啟動時間過長保護、兩段式定時限過流保護、兩段式負序過流保護、反時限過流保護、過熱保護、過電壓保護、低電壓保護、零序過流保護、零序過壓保護、自啟動功能、PT斷線監視、控制回路斷線檢查、交直流通用防跳功能
|
|
電容器保護裝置
|
JTL-D450
JTL-D550
JTL-D640
|
兩段式相間過流保護、零序過流保護、不平衡零序過流保護、零序過壓保護、不平衡零序過壓保護、過壓保護失壓保護、PT斷線監視、控制回路斷線、交直流通用防跳功能
|
|
備自投裝置
|
JTL-D460
JTL-D560
JTL-D650
|
分段備自投、進線Ⅰ備自投、進線Ⅱ備自投、逆向分段備自投、無主備模式
|
|
母聯備自投裝置
|
JTL-D660
|
無時限過流保護、兩段式定時限過流保護、過負荷保護、分段備自投、進線Ⅰ備自投、進線Ⅱ備自投、逆?zhèn)渥酝丁o主備模式
|
|
線路備自投保護裝置
|
JTL-D470
JTL-D570
JTL-D670
|
無時限過流保護、兩段式定時限過流保護、過負荷保護、反時限過負荷保護、零序過流保護、零序過壓保護、PT斷線、過壓保護、失壓保護、分段備自投、進線備自投、逆向備自投
|
|
電壓互感器監測保護裝置
|
JTL-D480
JTL-D580
JTL-D680
|
PT自動并列與解列、PT手動并列與解列、低電壓報警、接地報警、PT斷線報警
|
適用范圍 ： 電力系統各發電廠、變電站、配電站等
金特萊微機保護裝置功能特點 ：
◆采用新型高集成度單片機開發平臺，總線不出芯片，抗干擾性能好。
◆采用統一的硬件框架、軟件平臺，產品一致性好。
◆裝置采用全密封鋁合金結構，抗電磁干擾能力強，外形小，安裝十分簡易。
◆保護功能配置靈活齊全，各種保護功能均可以通過控制字投退。
◆模擬量輸入、開關量輸入、電源輸入及通訊接口部分采用了變壓器隔離、光電隔離、TVS保護的抗干擾措施，使得裝置的抗干擾能力特別強。
◆裝置具備完善的自檢功能，當發現裝置工作不正常時可靠閉鎖保護出口，保證裝置不誤動。
◆采用專用時鐘芯片，由單獨的晶振支持，帶有備用電池，時鐘即使在裝置掉電后也能正確走時，使裝置能準確記錄各種故障信息。
◆裝置具有三級看門狗，外部硬件看門狗、CPU硬件定時器看門狗和軟件看門狗，保證裝置在任何情況下不會死機。
◆具有高速光電隔離RS485通訊接口，通訊穩定可靠，并向用戶提供開放的通訊協議，方便實現綜合自動化。
◆裝置中軟件采用模塊化設計，具有多種冗余措施，并經過了長時間的現場運行考驗，程序運行穩定可靠。
◆采用全中文液晶顯示界面，多層菜單顯示，顯示信息豐富，人機界面友好，無需復雜培訓即可完成調試工作。
