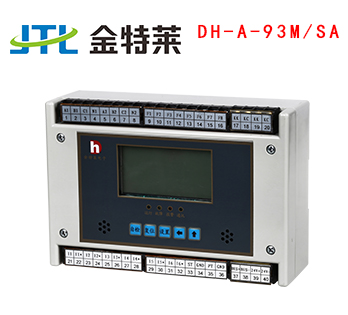

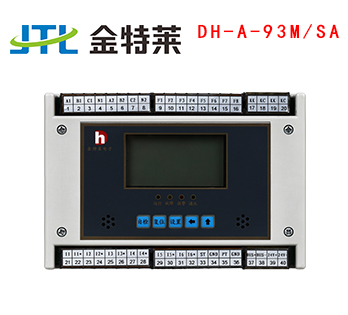

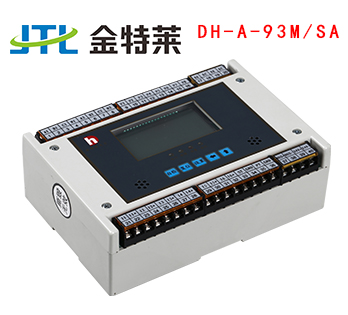

電壓/電流信號傳感器DH-A-93M/SA

型號:DH-A-93M/SA

產品簡介:

消防設備電源監控系統能夠?qū)ο涝O(shè)備的電源進行實時的監控,通過檢測消防設備電源的電壓、電流、開關狀態等有關設備電源信息,從而判斷電源設備是否有斷路、短路、過壓、欠壓、缺相、錯相以及過流(過載)等故障信息并報警、記錄的監控系統。

附加功能:





  • 名稱:電壓/電流信號傳感器

    型號:DH-A-93M/SA


    應用范圍:智能化樓層、中高層建筑、高檔賓館、飯店、商廈、工礦企業等,在國家級重點消防單位以及石油化工類、文教衛生、金融和電信等領域有廣泛應用。


    電壓/電流信號傳感器的主要功能



    A、滿足國標GB28184-2011《消防設備電源監控系統》的要求;

    B、監測消防設備的主、備電源工作狀態,包括過壓、欠壓、欠流等狀況;

    C、監測消防設備電源中斷供電故障;

    D、采用通訊供電方式供電,確保系統及人身安全;

    E、以直接方式采集被監測回路的電壓、電流信號,誤差小于5%;

    F、傳感器與監控器的通訊采用電力總線制通訊;

    G、可選配剩余電流監測功能與測溫監測功能。




    推薦產品閱讀:

    消防設備電源狀態監控器DH-A-GM/BG(壁掛式)

    消防設備電源狀態監控器DH-A-GM/LG(立柜式)





  • 電壓/電流信號傳感器技術參數:


    供電方式

    通訊供電

    額定功率

    0.5W

    通信線

    ZR-RVS 2*2.0mm2

    報警延時

    060S連續可調,現場可設定

    報警參數

    過壓>額定電壓的110%,欠壓<額定電壓85

    測量范圍

    1A5A

    報警顯示

    光信號報警顯示

    環境溫度、濕度

    -10℃~+50℃     相對濕度≤90

    防護等級

    IP30

    外形尺寸(長**高)

    162*142*60mm

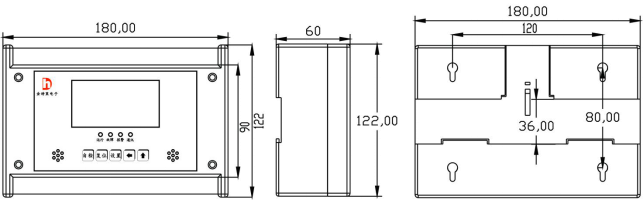

  • 1、外形及安裝尺寸

    電壓/電流信號傳感器

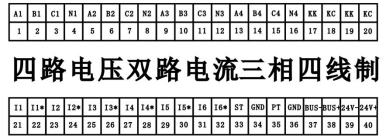

    2、接線端子說明


    端子名稱 端子說明
    1、2、3、4 三相四線制A1 B1 C1 N1電壓接線端子
    5、6、7、8 三相四線制A2 B2 C2 N2電壓接線端子
    9、10、11、12 三相四線制A3 B3 C3 N3電壓接線端子
    13、14、15、16 三相四線制A4 B4 C4 N4電壓接線端子
    17、18、19、20 2組無源觸點
    21、22 三相四線制I1、I1*電流接線端子
    23、24 三相四線制I2、I2*電流接線端子
    25、26 三相四線制I3、I3*電流接線端子
    27、28 三相四線制I4、I4*電流接線端子
    39、30 三相四線制I5、I5*電流接線端子
    31、32 三相四線制I6、I6*電流接線端子
    33、34 可擴展剩余電流的監測
    35、36 可擴展測溫傳感器的監測
    37、38 連接消防設備電源狀態監控器
    39、40 連接DC24V電源

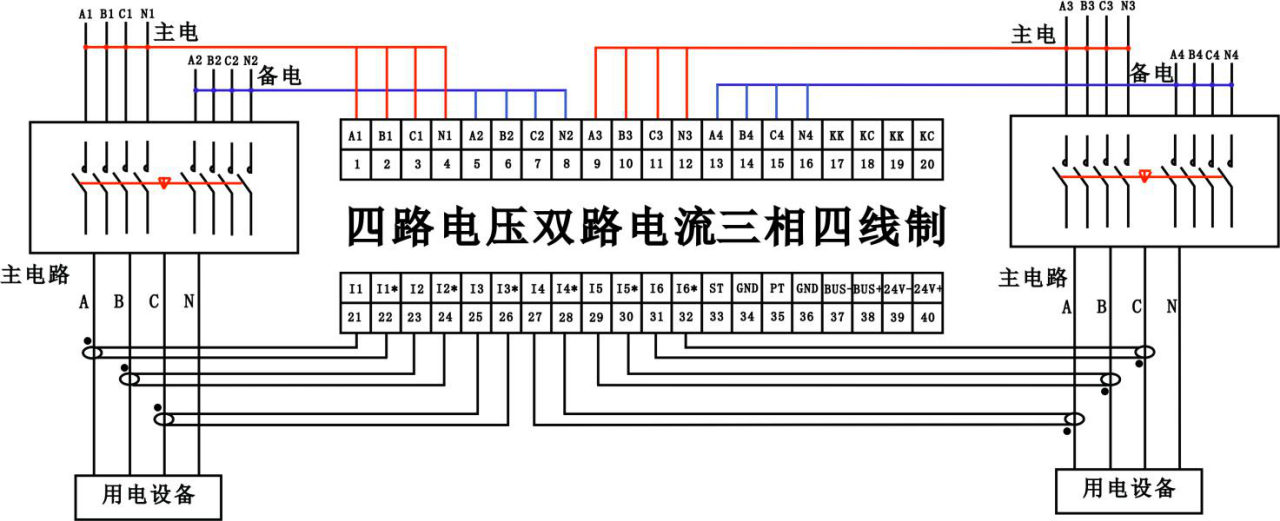

    3、傳感器端子接線圖
