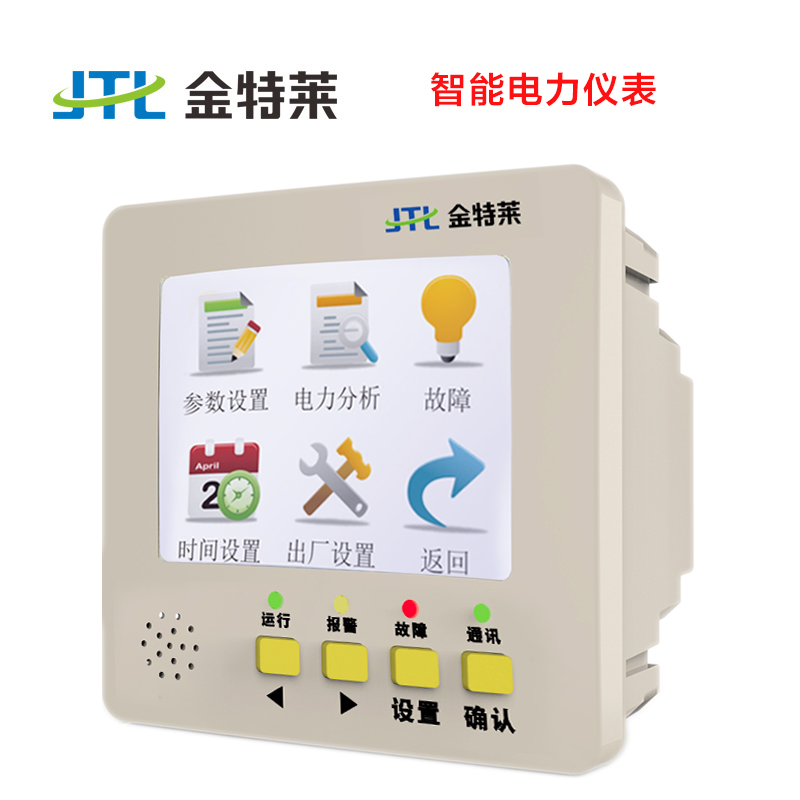

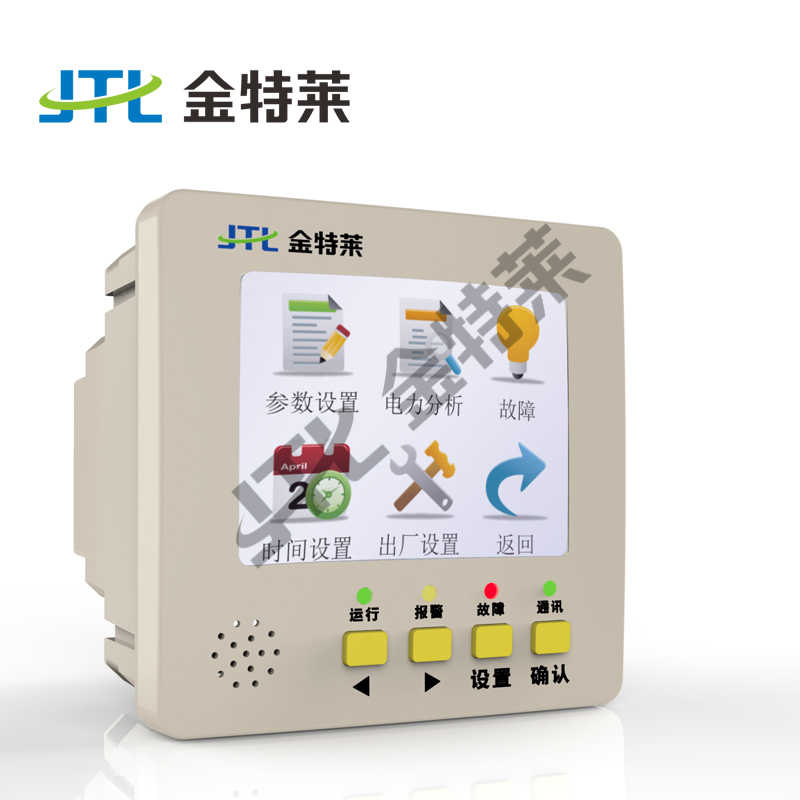

智慧電力儀表

型號:智慧電力儀表_智慧多功能數字電表

產品簡介:

智能電力儀表是針對電力系統、工礦企業、公共設施、智能大廈等電力智能監控和電能計量等需求而設計的。

附加功能:



  • 一、產品簡介

    智能電力儀表是針對電力系統、工礦企業、公共設施、智能大廈等電力智能監控和電能計量等需求而設計的。它能高精度測量所有的常用電力參數,如三相電流、電壓,有功、無功功率,電度、諧波等。
    多功能數字電表具備多種擴展功能的輸入出方式可供選擇:1路通訊接口、2路模擬量輸出、2路繼電器輸出、本地或遠程的開關信號監測和控制輸出功能(“遙信”和“遙控”功能)、2路電能脈沖輸出、事件記錄功能。
    智能電力儀表具有極高的性能價格比,可以直接取代常規電力變送器、測量指示儀表、電能計量儀表以及相關的輔助單元。作為一種好的智能化、數字化的電網前端采集元件、已廣泛應用于各種控制系統、SCADA 系統和能源管理系統中、變電站自動化、配電網自動化、小區電力監控、工業自動化、智能建筑、智能型配電盤、開關柜中,具有安裝方便、接線簡單、維護方便,工程量小、現場可編程設置輸入?yún)?shù)、能夠完成業界不同PLC、工業控制計算機通訊軟件的組網。




    二、產品功能


    功能

    測量功能

    基本功能

    實時測量

    三相電壓

    三相電流

    功率、頻率、功率因數

    電能計量

    正向有功電能

    正向無功電能

    事件記錄

    記錄多達100個帶時標的事件,時間分辨率1s

    擴展功能

    諧波

    電壓/電流2-33次諧波畸變率

    三相不平衡

    三相電壓/電流不平衡度

    電能脈沖

    無源干節點

    變送輸出

    4-20mA

    開關輸入

    無源干節點

    繼電器輸出

    AC250V 5A、遙控/報警

    通訊

    NB-IoT

    顯示方式

    3.2寸TFT彩屏


    三、安裝方法
    1、在固定配電柜開89mm*89mm孔;
    2、取出儀表,松開螺絲,取下固定支架;
    3、儀表由前插入安裝孔;
    4、插入儀表固定支架,并擰緊螺絲固定儀表。



    五、引用標準
    參考標準
    GB/T 17883-1999 0.2S級和0.5S級靜止式交流有功電度表
    GB/T 17882-1999 2級和3靜止式交流無功電度表
    DL/T 614-1997 多功能電能表
    GB/T13850-1998 交流電量轉換為模擬量或者數字信號的電測量變送器
    執行標準:
    GB/T 22264.1-2008安裝式數字顯示電測量儀表第1部分:定義和通用要求
    GB/T 22264.2-2008安裝式數字顯示電測量儀表第2部分:電流表和電壓表的特殊要求
    GB/T 22264.3-2008安裝式數字顯示電測量儀表第3部分:功率表和無功功率表的特殊要求
    GB/T 22264.4-2008安裝式數字顯示電測量儀表第4部分:頻率表的特殊要求
    GB/T 22264.5-2008安裝式數字顯示電測量儀表第5部分:相位表和功率因數表的特殊要求
    GB/T 22264.7-2008安裝式數字顯示電測量儀表第7部分:定義和通用要求
    GB/T 22264.8-2008安裝式數字顯示電測量儀表第8部分:推薦的試驗方法


  • 性能

    參數

    輸入

    網絡

    三相四線/三相三線

    電壓

    額定值

    AC220V/AC380V

    精度范圍

    10V-1.2Un(Un為額定電壓)

    過負荷

    持續:1.2倍  瞬時:2倍/1S

    功耗

    <0.5VA/相(額定時)

    精度指標

    RMS測量,精度等級0.5級

    電流

    額定值

    AC5A、AC1A

    精度范圍

    30mA-1.2In(In為額定電流)

    過負荷

    持續:1.2倍  瞬時:10倍/10S

    功耗

    <0.25VA/相(額定時)

    精度

    RMS測量,精度等級0.5級

    頻率

    45~65Hz  ±0.02Hz

    功率

    視在功率,有功功率,無功功率

    精度等級

    0.5級

    功率因數

    精度等級1.0級

    電能

    四象限計量,有功精度0.5級,無功精度2.0級

    諧波

    總諧波含量2~33次

    三相電壓/電流不平衡

    相角±1°

    電源

    工作范圍

    AC/DC85~270V,±10%

    功耗

    ≤2W

    輸出

    通訊

    NB-IoT

    脈沖輸出

    2路電能脈沖輸出,脈沖常數:3600imp/kwh

    環境

    工作環境

    -10~60℃

    儲存環境

    -40~85℃

    相對濕度

    5%~95%(無冷凝)

    安全

    介質強度

    工頻電壓,1分鐘

    絕緣電阻

    不小于100MΩ

    電能測量范圍

    有功無功電度測量范圍0~99999999Mwh

    超過此數值電度從0開始計數

    儀表尺寸

    外殼尺寸:96*96*64mm;安裝尺寸:89*89mm
