故障電弧探測器JTL-A-AF/63

型號:故障電弧探測器JTL-A-AF/63

產品簡介:

JTL-A-AF/63故障電弧探測器,能夠?qū)Φ蛪号潆娤到y(tǒng)(400V)引起的火災、人身觸電、系統故障、L/N線對地線、L線對N線等發生的故障電弧或者電設備接觸不良進行監控報警。

附加功能:

  • 一、產品說明
    JTL-A-AF/63故障電弧探測器,能夠?qū)Φ蛪号潆娤到y(tǒng)(400V)引起的火災、人身觸電、系統故障、L/N線對地線、L線對N線等發生的故障電弧或者電設備接觸不良進行監控報警。故障電弧會產生電火花直接引燃物體然后產生火災。檢測大于7個周波的故障電弧并且大于20%故障電弧發出聲光報警,具備一路報警開關量輸出,一路輸入,一組CAN通訊接口。
    JTL-A-AF/63型號故障電弧探測器依據國家標準GB14287. 4- 2014、GB50045- 95 (2014版)、GB13955 -2014,同時參考國際電工標準1EC62020,I EC60755、I EC60364。

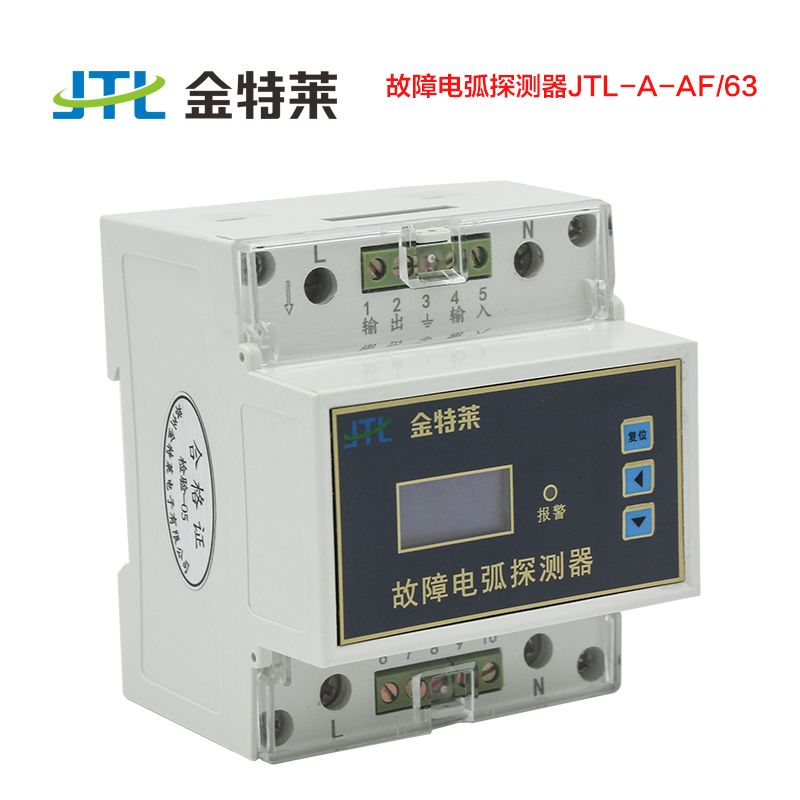

    、 產品圖片
    故障電弧探測器


    三、端子及接線說明

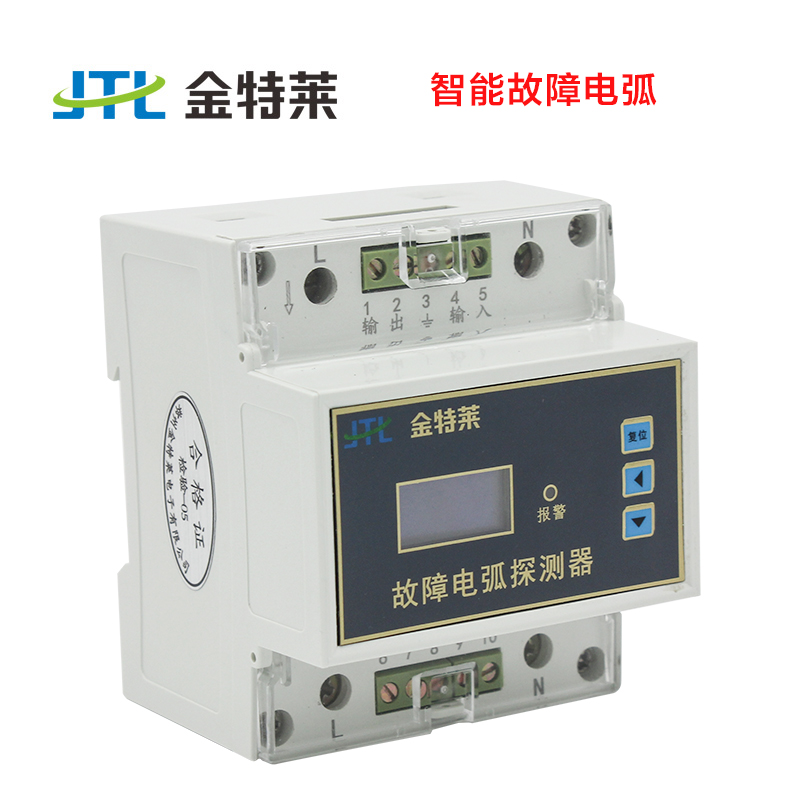

    JTL-A-AF/63故障電弧探測器端子接口

    1、監控電源接線:右邊為L,左邊為N線。
    2、CAN通訊線:L、H接CAN。
    3、輸入連接:In+、 In- (開關量輸入)。
    4、報警輸出:0+、0- (開關量輸出)。
    備注;接地端子接地。
    四、安裝說明
    JTL-A-AF/63采用35mm標準導軌安裝,產品尺寸:76 mm ×90 mm ×74 mn。
    五、操作說明
    5.1 正常監控查詢。
    1、 開機時默認進入正常監控界面、如果長按“復位”鍵進入地址設置。
    2、 按“復位”鍵進入地址設置。
    5.2 地址設置。
    1、長按“復位”進入菜單(第一個參數就是地址)。
    2、 按中間按鍵進行選擇數據設置位,按鍵設置數據。
    3、設置密碼為11會自動進入設置地址菜單。
    4、 按中間移動光標移動位。
    5、 按復位返回正常監控界面。
